Deze functie is nog niet algemeen beschikbaar. |
Maak eventueel een nieuw topic aan of selecteer een bestaand topic waarop het schema geïmporteerd kan worden:
- Open in het lint de optie Modelleren.

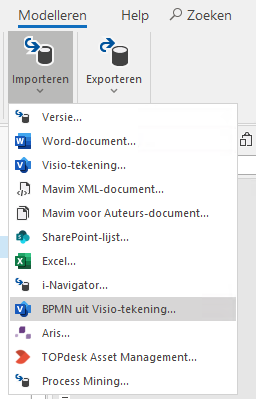

- Klik nu op Importeren -> BPMN uit Visio-Tekening:
- Selecteer de Visio-tekening die u wilt importeren en klik op Openen:

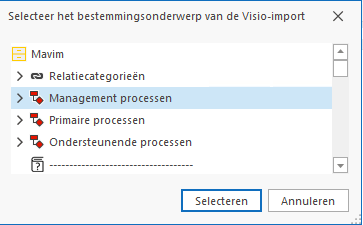

- Selecteer nu het doelonderwerp waarnaar u wilt importeren en klik op Selecteren:
- Wanneer Visio wordt geopend, ziet u waarschijnlijk het volgende scherm:

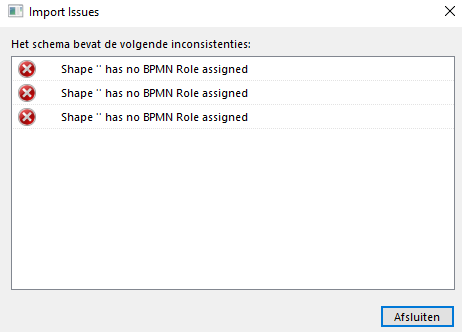

Uw Shapes krijgen automatisch de juiste rollen toegewezen. Het kan echter ook voorkomen dat er shapes in uw schema staan die niet door de software worden herkend. In dat geval krijgt u de volgende melding te zien:
- Als u dit bericht ziet, kunt u eenvoudig op de knop Afsluiten klikken. In de volgende stappen wijzen we alle vormen de benodigde rollen toe.
- Nu kunt u het contextmenu van een shape openen en controleren of de juiste rol is toegewezen:
U kunt dit doen voor alle shapes in het schema. - Zodra u alle shapes hebt geconfigureerd, klikt u op de Save button in Visio, het volgende bericht zal verschijnen:
Dit is een belangrijk bericht. Houd er rekening mee dat u een nieuw BPMN-model moet maken op het topic waarnaar u hebt geïmporteerd alvorens u verder kunt werken met het nieuwe BPMN-schema.
Het resultaat van de import in dit voorbeeld is als volgt:
In dit geval is er geen BPMN-schema zichtbaar in het relatievenster:
We maken nu een nieuw BPMN-model voor het betreffende topic aan en het schema wordt geopend. Indien nodig kunnen aanpassingen worden gemaakt en het schema kan worden opgeslagen. U ziet het schema in het relatievenster:
